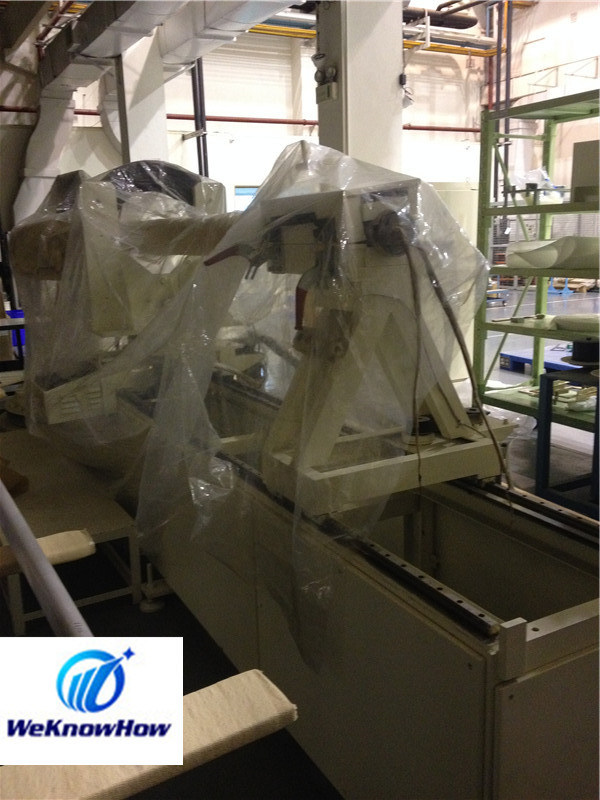

Crepe Paper CNC Winding Machine Instrument Transformer Sleeve / Capacitor

2

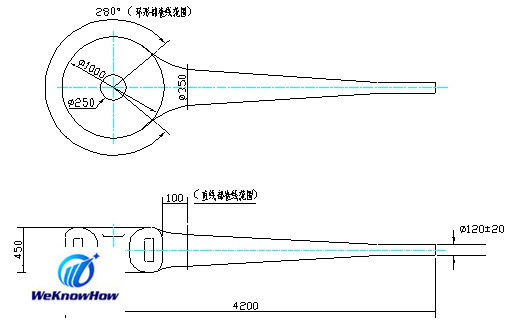

Sizes of completed conductor

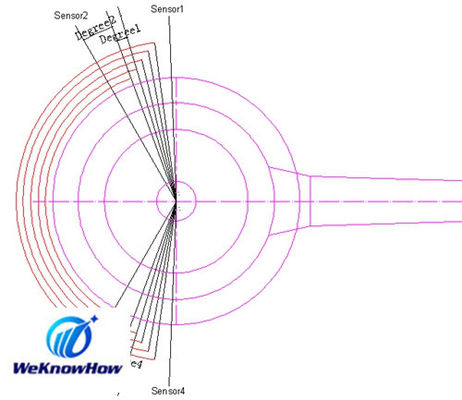

Annular part

minimum diameter 100mm, maximum diameter 550mm,

height 570mm

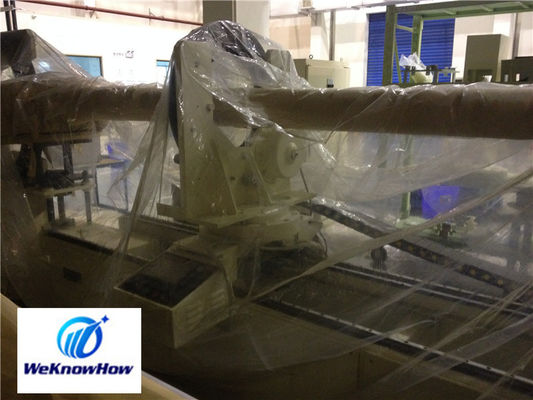

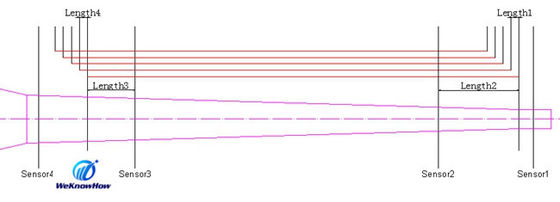

Straight line part

minimum diameter 120±20mm,

 maximum diameter 350mm, length   4200mm

3

Weight of conductor

300kg(concentrated on the annular part)

NO.

Item

Content

1

Crepe paper

Width 50 mm    Buyer provides samples when test run

2

Crepe paper disc

Central spindle: Ф50±2mm

External diameter (max):<Ф300mm

3

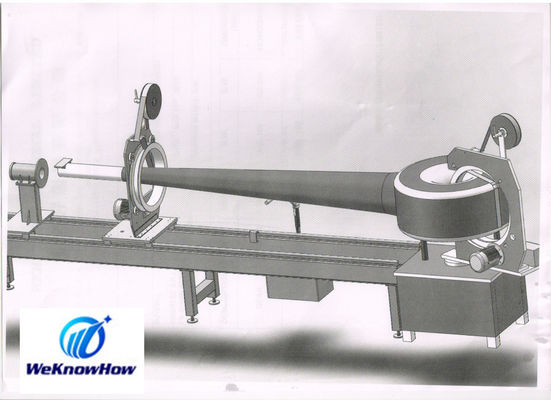

Body stand

Welding table as the base frame of rail, linear guide rail is

installed on the base frame

There is supporting stand for the conductor

4

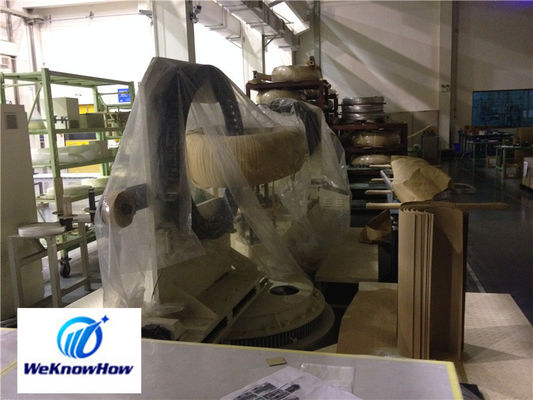

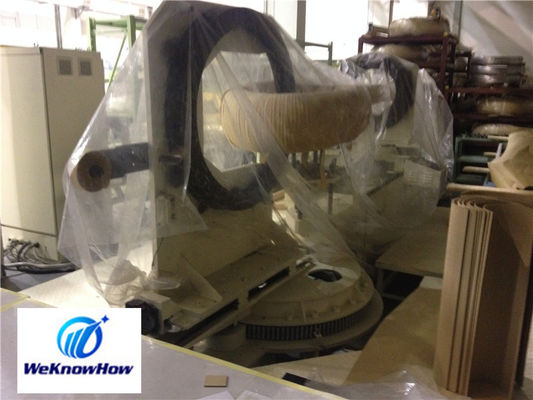

Wrapped rim

Straight line part, minimum effective rotating inner diameter 400mm

Annular part, minimum opening size 600 mm

Take-off tension, maximum 5kgf

The contact surface of the paper is made of resin,

 the metal face of rim must be through surface treatment to

prevent rust

and metal powder cannot fall out.

5

Maximum wrapping  rotating speed

Straight line segment 80rpm, arc segment 20rpm

(speed is changeable)

6

External dimension

Taking into account easy to disassembly when moved in

Workplace entrance dimension:  1500W×5000D×3000H(mm)

7

Power supply

AC380Three phases

8

Painting

Color card is provided by buyer
