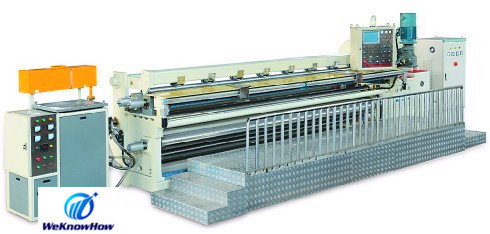

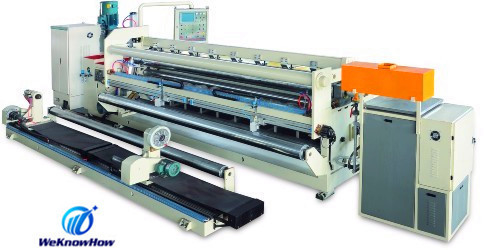

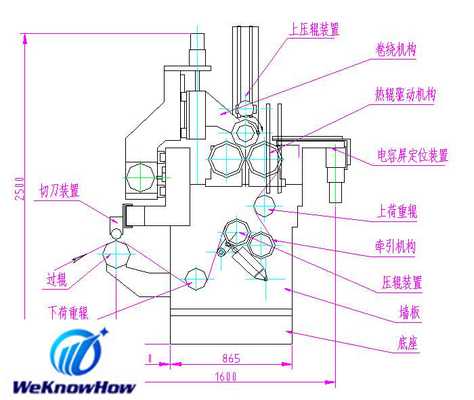

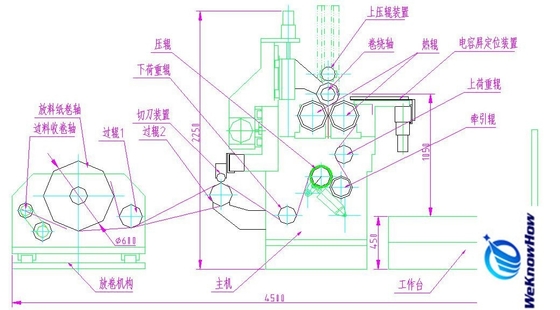

2800mm CNC Winding Machine , Hand Tapping Machine For Instrument Transformer

2800mm CNC Winding Machine , Hand Tapping Machine For Instrument Transformer

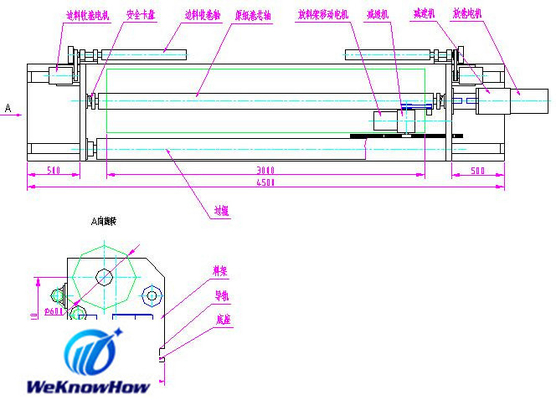

  3.2, technical parameters

    ① machine main technical parameters

    a. raw materials dimension

    paper width 750mm 2500 mm

    Thickness 0.1 ± 0.005 mm

    Reel inside / outside diameter ф90 ± 2/ф450 ± 10 mm

    aluminum foil Width 150-450 mm

    Thickness 0.008 mm

    Aluminum inner / outer diameter ф32/ф40 ± 0.5 mm. Ф50/ф60 ± 0.5

    Length 700-2800 mm

    b. processing range

    Finished wrapping diameter ф60-300 mm

    Maximum cutting width 2500 mm

    Minimum cutting width of 600 mm

    Processing range of the left round cutter XB 0 ~ 1100 mm (the center line of equipment as the origin)

    The processing range of the right round cutter YB 0 ~ 1100 mm

    (the center line of equipment as the origin)

    c. machining precision

    width Precision of ± 0.5 mm

    diameter Precision of ± 1 mm

    step position accuracy of ± 1 mm

    end deviation≤ 0.5 mm

    width deviation after cutting ± 0.5 mm

    d. Productivity

    Paper speed 1-5m/min

    e. power capacity 70KW

    f. Air consumption 0.25m3 / min

    g. worktable height : 1100 mm (refer to the actual size of the machine )

② Main technical conditions of the various components

    a. main driving System

    a.1. finished wrapping diameter: ф60~300 mm

    a.2. finished wrapping width :600~2500 mm

    a.3. Tension Control :50-2500 N

    a.4. shaft speed :0-80rpm

    a.5. Main Motor Power 7.5KW

    a.6. traction motor 5.5KW

    a.7. output torque 3000Nm

    a.8. Brake accuracy 1 / 10 turn

    b. clamping device

    b.1. maximum cylinder pressing force 30KN

    b.2.the pressing force of the upper pressing platform 7 ~ 30KN

    b.3. maximum swing angle of the upper pressing platform 25 º

    c. heating and supporting mechanism

    c.1. heating roller temperature 110 ± 5 ℃

    c.2. heating power 55KW

③ control program configuration requirements

the automatic wrapping machine is configured with both 110KV and 220KV

instrument transformer wrapping programmers.

    a. 110KV (tube outer diameter of ¢ 40 / ¢ 32)

    b. 220KV (tube outer diameter ¢ 60 / ¢ 50)
